Custom-Transformatoren und -Drosseln: von der Spezifikation zum Muster in 7 Werktagen
Werkseigene CAE-Software
Tests nach EN/IEC-Normen
Komplettes Sortiment: Stromwandler bis Resonanzwandler
- ISO 9001 seit 1992
- CRIBIS Prime Company
Formular ausfüllen
STROMWANDLER UND SPANNUNGSWANDLER ZUR MESSUNG
Stromwandler und Spannungswandler zur Messung
Technisches Problem
Nach IEC 61869 sinkt die Genauigkeit (Klassen 0,2S/0,5S) bei Teillast bis 1% In, zusätzlich belastet durch Temperaturzyklen im Außeneinsatz.
Antwort von Itacoil
Die SBT-Serie erfüllt Toleranzen gemäß IEC 61869-2 (Tab. 201) und wird in jeder Serie geprüft und rückverfolgt.
| Serie | Typ | Nennbereich | Genauigkeit | Isolation |
|---|---|---|---|---|
| SBT — Vollkern-Stromwandler | Stromwandler | 22–250 A | Klasse 0,1–0,5 | 3–4 kV |
| SDL — teilbarer Kern | Stromwandler | 70–680 A | Linearität typ. 0,15% (max. 0,25%) bis 110 A, 1,15% bis 680 A | 1–2 kV |

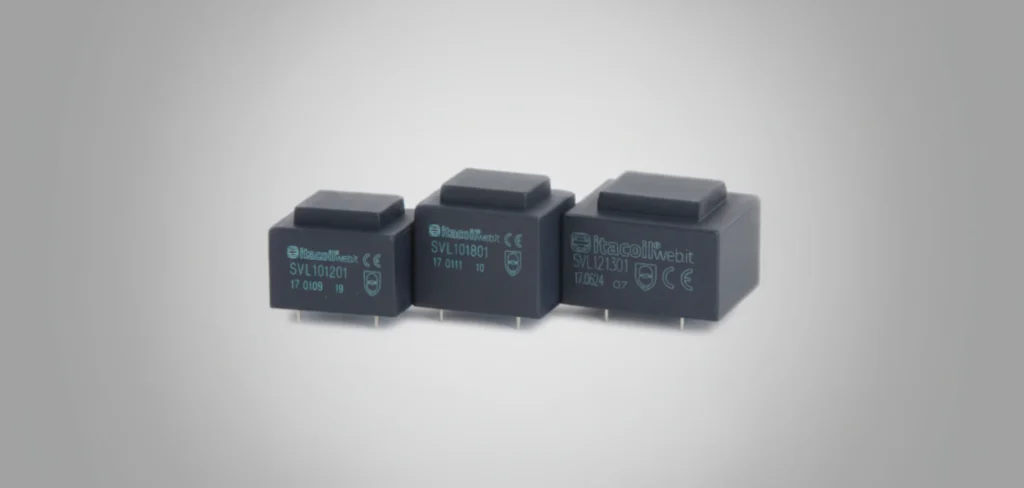

| SVL121301 — Spannungswandler zur Messung | Spannungswandler | bis 440 V | typ. < 0,25%, max. 0,50% | 5 kV (EN 61558) |
-
Technisches Problem
IEC 60335-1 und IEC 62368-1 fordern unterschiedliche Kriech- und Luftstrecken.
-
Antwort von Itacoil
Unsere 50/60Hz-Sicherheitstransformatoren-Linie erreicht 5 kV Isolation nach EN 61558-1/61558-2-6 als klassifizierter Safety Isolating Transformer, mit Rückverfolgbarkeit je Fertigungslos. Muster in 7 Werktagen ab Spezifikation.
DEMO-BOARD
Demo-Boards als Effizienznachweis für Ihr Design
- DEMO-BOARDS ORIGINAL:
- Mit Infineon, STMicroelectronics und ONSEMI entwickelt, mit serienmäßig integrierten Resonanzwandlern von Itacoil.
- DEMO-BOARDS OPTIMIERT:
- Proprietäres Referenzdesign mit BOM-Reduktion und höherer Effizienz. SBD-TnK03-A0: 2,1 kW Dauerleistung (Spitze 2,3 kW), bis zu 98,5% Wirkungsgrad der LLC-Stufe, mit Itacoil-Synchrongleichrichter-Modul für über 100 A ausgelegt.
ZERTIFIZIERUNGEN UND ZUVERLÄSSIGKEIT
ISO 9001 seit 1992: geprüfte Zuverlässigkeit
Erster italienischer Hersteller von PCB-Transformatoren mit ISO-9001-Zertifizierung (seit 1992), CRIBIS Prime Company und Mitglied CEI. EMV- und Sicherheits-Pre-Compliance im Designprozess integriert. Lokaler Support durch Distributor MEV Elektronik. Auf dem Weg zur UL Recognition für Nordamerika.
